生态环境学院师生赴黄浦江上游松浦大桥水文站开展综合观察实习

2020年12月23日，华东师大生态与环境学院环境专业师生一行近40人在杨凯教授、徐启新副教授带领下，结合上海市教委重点课程“环境水文学”等课程实践教学，赴上海市水文总站松浦大桥水文站进行综合观察实习。作为上海市水文总站直属站之一，松浦大桥水文站，现为松浦监测中队，位于上海市黄浦江上游松浦大桥西侧南岸，管辖黄浦江上游8个国家基本水文测站和1个专用站（米市渡、松浦大桥、夏字圩、三角渡、东团、蒋古渡、河祝、练塘、淀中）及1个水环境监测实验室，是黄浦江上游的重要流域来水控制站，同时也承担上海市水环境水质监测任务。

松浦监测中队高度重视华东师大来访实习，从水文站水情监测系统讲座以及水文站测亭、水文气象观测场现场观测等方面接待了来访师生，松浦监测中队队长吴军新、书记韩杰以及李冰瑶、陈利晶、朱彩琳等相关专家老师与来访师生进行了充分交流，同学们通过亲身实践感知，对水文水资源观测有了更直观深入，也对水文站工作人员实际工作有了更进一步的感受。

松浦监测中队队长吴军新介绍松浦大桥水文站概况

 水文站李冰瑶老师介绍松浦监测中队情况

进入站内后，同学们首先来到报告厅听取工作人员介绍松浦大桥水文站的情况，之后工作人员向我们展示了上海市水情自动测报系统。从2012年开始，松浦大桥9个水文测站（潮位、降水）全部接入水情测报系统，实现了自动报讯，2013年起实行全年报讯，对潮水位、降水量、流量、蒸发、水温、水质等25项次内容进行数据整编，将长系列资料汇入国家水文资料年鉴，为数字化流域水情奠定了坚实的工作基础。从上海的水系图、松浦大桥雨量-湖（水）位过程对照图、松浦分中心多站与雨量棒图、多站水位过程线图到多站电压过程线图、多站流速过程线图等实时数据，大多都是五分钟采集一个数，每一个水文站所采集的如此庞大的数据储备最终都要上传至遥测站，水文监测工作已经进入数字化和一体化的时代。

 水文站李冰瑶老师介绍水文观测系统

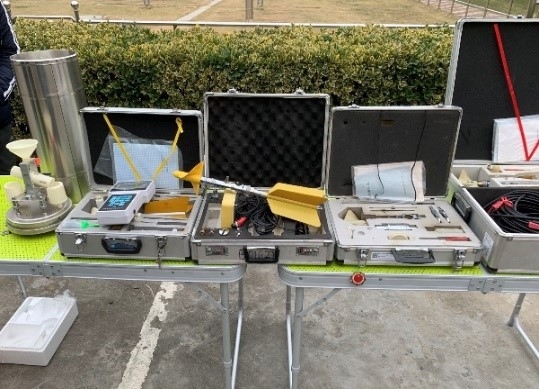

站内水文气象观测场规格为16m×18m，可自动采集降水量、蒸发量等水文气象要素。水文站的陈利晶老师结合实际情况，为我们详细介绍了常规检测项目中雨量计、浮子式水位计、蒸发观测场等仪器的工作原理，以及旋杯式流速仪、旋桨时流速仪、浮子式流速仪和HADCP等各类流速仪的原理和使用方法。

气象观测场

水文站陈利晶老师介绍水文仪器的原理和使用方法

雨量计与浮子式水位计

随后，大家来到水文测亭，测亭位于黄浦江右岸，主要监测水位和流量，水位的观测设备是水尺和自记水位计，流量监测设备为HADCP。在河堤与河岸边监测站的墙面上，分别固定着两根标尺用以测量水位，水文测亭二楼的工作台上摆放着自计式测流仪，旁边是集成柜，不仅可以实现可视化，还可以将收集到的数据一起发送到水情分中心，可供实时展示。

水文测亭岛式建筑

水文测船

断面流速测定缆道与控制台

浮子式自计水位计及内部井筒

松浦大桥水文站断面图

松浦大桥水文站实时监测数据图

水文测亭边河堤的标尺引起了同学们的关注，沿着防汛墙所设置的P2水尺上标有三个水位，分别是2013年菲特台风时的潮水水位、2005年麦莎台风时的潮水水位、2000年派比安台风时的潮水水位。同学们了解到，黄浦江防汛墙之所以建如此高，也是综合考虑了历史上发生的多次台风、暴雨、天文大潮齐碰头的带来的极端洪水影响。

HADCP应用部分的讲解让同学们印象深刻。HADCP是水文测验的一种新型仪器，与传统的测验模式不同，解决了水文测验中很多实际问题，对水文测验方式改进起到了重要的推动作用。HADCP的全称是Horizontal AcousticDoppler Current Profilers，是水平声学多普勒流速剖面仪的简称，具有高精度、高分辨率的特点，可以使用较小的单元，在较短的时间步长内获得精确的流速数据。

水文站朱彩琳老师介绍HADCP的测量原理和方法

松浦大桥水文站主用HADCP进行实时流量监测，如下图所示，站点工作人员在普通HADCP的基础上对其性能进行了优化，自行设计了密封式HADCP专用保护井，井筒采用PVC材料制作，强度坚固，材料稳定性好，不变形且不受污染，此外声学材料窗口可以使仪器的声波与水体一样保持声学特性，保证了测量的精度。

通过本次实习同学们了解到了松浦大桥水文站的日常工作情况，亲眼见到了各种各样的仪器以及这些仪器是如何工作的，感触颇为深刻。参观学习过程中，浮子式水位计、翻斗式雨量计、不同类别的流速仪、ADCP……各种只在书本上见过、死记硬背工作原理的仪器在实践中变得生动起来，平时觉得晦涩难记的公式在听过水文站老师的耐心讲解、看过工作现场后也变得清晰易懂。“纸上得来终觉浅，绝知此事要躬行”，面对困难疑惑时放下书本，从实践中找到答案。

此外，松浦大桥水文站的工作人员也带给同学们诸多启发。水文水质监测是一项需耐心细心的工作，他（她）们日复一日坚守在这里，勤恳仔细地开展每一项监测活动，记录每个测站的水情，最终汇成月报年报，形成国家重要的水文水资源基础数据。同学们从他（她）们身上学到了对待工作勤恳负责，耐得住寂寞的专业坚守精神，将激励同学们积极投身基层工作、锻炼实践技能，为水资源保护贡献自己的力量。
